LAPORAN PRAKTIKUM JARINGAN KOMPUTER 1
BASIC CISCO DEVICE CONFIGURATION
DI SUSUN OLEH
Nama : Markhamah Tri Utami
NIM : 12 615 056
POLITEKNIK NEGERI SAMARINDA
Tujuan Praktikum
1. Mahasiswa dapat menkonfigurasi Router
2. Mahasiswa dapat menkonfigurasi Switch
3. Mahasiswa dapat megkoneksikan komputer satu dengan yang lain dengan router melalui switch.
4. Mahasiswa dapat melakukan uji koneksi dari hasil praktikum ini.
Pendahuluan
Router
Router adalah sebuah alat yang mengirimkan paket data melalui sebuah jaringan atau Internet menuju tujuannya, melalui sebuah proses yang dikenal sebagai routing. Proses routing terjadi pada lapisan 3 (Lapisan jaringan seperti Internet Protocol) dari stack protokol tujuh-lapis OSI. Router berfungsi sebagai penghubung antar dua atau lebih jaringan untuk meneruskan data dari satu jaringan ke jaringan lainnya. Router dapat digunakan untuk menghubungkan banyak jaringan kecil ke sebuah jaringan yang lebih besar, yang disebut dengan internetwork, atau untuk membagi sebuah jaringan besar ke dalam beberapa subnetwork untuk meningkatkan kinerja dan juga mempermudah manajemennya.
Switch
Switch merupakan perangkat jaringan yang bekerja pada OSI Layer 2, Data Link Layer. dia bekerja sebagai penyambung / concentrator dalam Jaringan. Switch mengenal MAC Adressing shingga bisa memilah paket data mana yang akan di teruskan ke mana. Dan switch ini digunakan sebagai repeater/penguat. Berfungsi untuk menghubungkan kabel-kabel UTP ( Kategori 5/5e ) komputer yang satu dengan komputer yang lain. Dalam switch biasanya terdapat routing, routing sendiri berfungsi untuk batu loncat untuk melakukan koneksi dengan komputer lain dalam LAN. Switch jaringan (atau switch) adalah sebuah alat jaringan yang melakukan bridging transparan (penghubung segementasi banyak jaringan dengan forwarding berdasarkan alamat MAC).
Sebagai ilustrasi perbedaan fungsi dari router dan switch merupakan suatu jalanan, dan router merupakan penghubung antar jalan. Masing-masing rumah berada pada jalan yang memiliki alamat dalam suatu urutan tertentu. Dengan cara yang sama, switch menghubungkan berbagai macam alat, dimana masing-masing alat memiliki alamat IP sendiri pada sebuah
Langkah Praktikum
Hardware
|
Qty
|
Description
|
Cisco Router
|
1
|
Part of CCNA Lab bundle.
|
Cisco Switch
|
1
|
Part of CCNA Lab bundle.
|
*Computer (host)
|
1
|
Lab computer.
|
Console (rollover) cable
|
1
|
Connects computer host 1 to Router console port.
|
UTP Cat 5 crossover cable
|
1
|
Connects computer host 1 to Router LAN interface Fa0/0
|
Straight Through Cable
|
3
|
Connects computer hosts to Switch and switch to router
|
Keterangan kofigurasi
Device
Interface
Ip Address
Subnest Mask
Default Gateway
Router Fa0/0
Fa0/1 192.168.0.1
192.168.0.1
255.255.255.240
255.255.0.254 N/A
N/A
Computer 1 NIC 192.168.0.1
255.255.255.0 192.168.0.254
Computer 2 NIC 192.168.1.1
255.255.255.0 192.168.1.254
Computer 3 NIC 192.168.1.2
255.255.255.0 192.168.0.254
Setelah semua sudah diatur sesuai skema diatas lalu memulai untuk mengkonfigurasi router dan switch.
Konfigurasi Router
Router> enable
Router# configurasi terminal
router(config)# hostname Router1
Router1(config)# banner motd %
Enter TEXT message.End with the character '%'
***You are connected to an ABC network device. Access is granted to only
current ABC company system administrators with prior written approval.
*** Unauthorized access is prohibited, and will be prosecuted. ***
*** All connections are continuously logged. ***
%
Router1(config)# enable secret cisco
Router1(config)# line console 0
Router1(config-line)# password class
Router1(config-line)# login
Router1(config-line)# line vty 0 4
Router1(config-line)# password class
Router1(config-line)# login
Router1(config-line)# exit
Router1(config)# interface fa0/0
Router1(config-if)# description Connection to Host1 with crossover cable
Router1(config-if)# ip address 192.168.0.1 255.255.255.0
Router1(config-if)# no shutdown
Router1(config-if)# end
Router1#
Router1(config)# interface fa0/1
Router1(config-if)# description Connection to switch with straight-through
cable
Router1(config-if)# ip address 192.168.1. 255.255.255.0 192.168.1.254
Router1(config-if)# no shutdown
Router1(config-if)# end
Router1# copy run start
Destination filename [startup-config]?
Building configuration...
[OK]Konfigurasi switch
Switch> enable
Switch# configurasi terminal
Switch(config)# hostname Switch1
Switch1(config)# banner motd %
***You are connected to an ABC network device. Access is granted to only
current ABC company system administrators with prior written approval.
*** Unauthorized access is prohibited, and will be prosecuted. ***
*** All connections are continuously logged. ***
%
Switch1(config)# enable secret cisco
Switch1(config)# line console 0
Switch1(config-line)# password class
Switch1(config-line)# login
Switch1(config-line)# line vty 0 15
Switch1(config-line)# password class
Switch1(config-line)# login
Router1(config-line)# exit
Switch1(config)# interface fa0/1
Switch1(config-if)# description Connection to Router1
Switch1(config)# interface fa0/2
Switch1(config-if)# description Connection to host computer 2
Switch1(config)# interface fa0/3
Switch1(config-if)# description Connection to host computer 3
Switch1(config-if)# end
Switch1# copy run start
Destination filename [startup-config]? Building configuration...
[OK]
Switch1#
Konfigurasi pada
Computer (host)
*Computer (host)
|
1
|
Lab computer.
|
Console (rollover) cable
|
1
|
Connects computer host 1 to Router console port.
|
UTP Cat 5 crossover cable
|
1
|
Connects computer host 1 to Router LAN interface Fa0/0
|
Straight Through Cable
|
3
|
Connects computer hosts to Switch and switch to router
|
Setelah semua kabel dihubungkan lalu, setting pada aplikasi putty atau menggunakan aplikasi
hyper terminal klik pada windows -> accessories -> Comunications->
HyperTerminal .. lalu setting pada connect using.

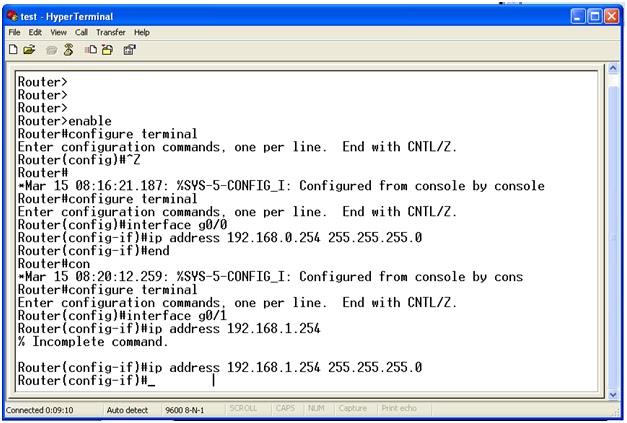

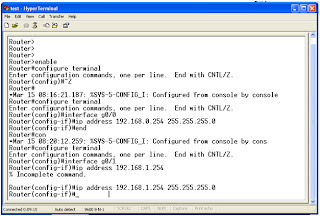

Klik OK maka akan
muncul tampilan seperti di bawah ini
Masukkan script
Router>enable
Router#configure terminal
Router(config)#interface g0/0
Router(config-if)#ip address 192.168.0.254 255.255.255.0
Router(config-if)#end
Router#configure terminal
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#interface g0/1
Router(config-if)#ip address 192.168.1.254 255.255.255.0
Kemudian pada Computer (host) gunakan kabel cross yg di sambungkan ke router. Router di sambungkan dengan switch
menggunakan kabel cross, lalu komputer 1 dan komputer 2 menggunakan kabel
straight.
Setting ip pada Local Area Network.
Hasil Praktikum
Komputer berada dalam satu jaringan. Untuk mengecek dilakukan dengan ping ke masing-masing PC.
ping PC2 ke PC Host
ping PC2 ke PC3
Network
